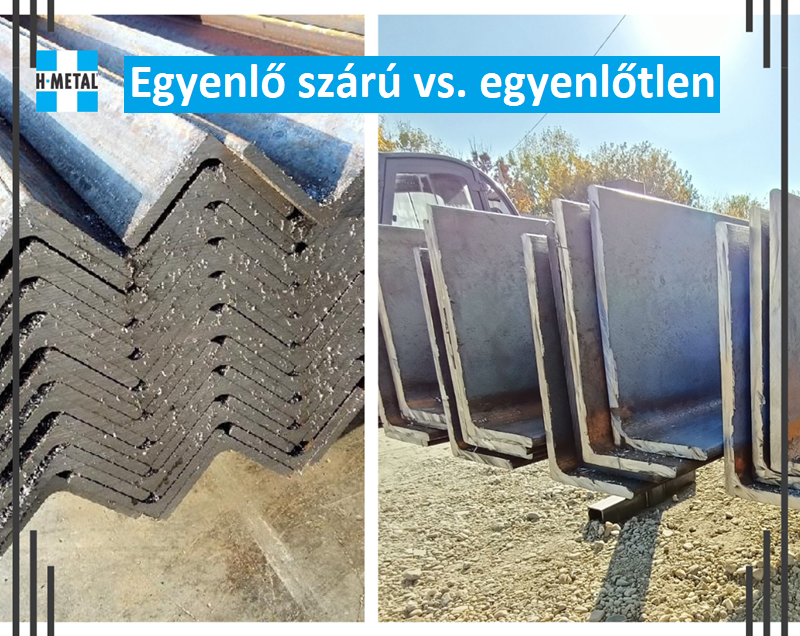

Az egyenlő szárú és egyenlőtlen szárú szögacél összehasonlítása fontos, amikor a megfelelő profilt kell kiválasztani fémszerkezetekhez. A szárak formája és mérete befolyásolja a szilárdságot és a beépítés módját.
Az acél szögacél az egyik leggyakrabban használt profil a fémszerkezetekben, sokoldalúsága, szilárdsága és egyszerű beépíthetősége miatt.
Ezt az „L” alakú profilt gyakran használják keretekhez, merevítő elemekhez, tartókhoz vagy másodlagos szerkezetekhez.
A geometriától függően két fő típus létezik: egyenlő szárú szögacél és egyenlőtlen szárú szögacél.
Az egyenlő szárú szögacélnak mindkét szára azonos méretű (például: 50×50 mm, 80×80 mm, 100×100 mm).
A fő jellemzői közé tartozik: az anyag szimmetrikus eloszlása, az egyenletesebb szerkezeti viselkedés és az egyszerű beépítés a szabványos alkalmazásokban.
Ezt a szögacéltípust akkor részesítik előnyben, amikor az erők viszonylag egyenletesen oszlanak el, vagy amikor a szerkezeti elemnek geometriailag kiegyensúlyozottnak kell lennie.
Az egyenlőtlen szárú szögacél szárai eltérő méretűek (például: 100×75 mm vagy 120×80 mm).
A fő jellemzők közé tartozik: az aszimmetrikus keresztmetszet, a jobb alkalmazkodás az irányított terhelésekhez és a nagyobb szerkezeti hatékonyság bizonyos alkalmazásokban.
Az egyenlőtlen szárú szögacélt akkor választják, amikor az egyik terhelési irány fontosabb a másiknál.
Mind az egyenlő szárú, mind az egyenlőtlen szárú szögacél alapvető elemei a fémszerkezeteknek. A fő különbség köztük a keresztmetszet szimmetriájában és a szerkezeti terhelések eloszlásának módjában rejlik.
A helyes választás mindig a szerkezeti számítás, az elem szerepe és az anyag gazdasági hatékonysága figyelembevételével történik.
Egyenlő szárú vs egyenlőtlen szárú szögacél – szerkezeti számítás
Ez a számítás az első kritérium az acél szögacéltípusának kiválasztásakor. A szilárdsági számítások révén megállapítható, hogy a profil képes-e elviselni a szerkezetben fellépő erőket és nyomatékokat.
A szerkezeti elemzés során a következőket veszik figyelembe:
– a terhelés típusa: nyomás, húzás, hajlítás vagy csavarás;
– a terhelések fő iránya;
– az elem hossza és a kihajlás kockázata;
– a keresztmetszet inercianyomatéka.
Az egyenlő szárú szögacélnak egyenletesebb az anyageloszlása, ami alkalmassá teszi olyan helyzetekre, ahol a terhelések mindkét irányban viszonylag kiegyensúlyozottak.
Ezzel szemben az egyenlőtlen szárú szögacélnak iránytól függően eltérő a merevsége, ami lehetővé teszi a keresztmetszet optimalizálását, amikor a terhelések egy adott irányban dominánsak. Ilyen esetekben a nagyobb szár veszi át a terhelés nagy részét.
Ezért a szögacéltípus helyes kiválasztása a szerkezeti számítások eredményein, valamint az elem szilárdsági és stabilitási követelményein alapul.
Az anyag gazdasági hatékonysága
A szerkezeti szempontok mellett a tervezés célja az anyagfelhasználás optimalizálása is, mivel ez közvetlenül befolyásolja az építkezés teljes költségét.
A gazdasági hatékonyságot a következők alapján elemzik:
– a profil szilárdság–tömeg aránya;
– a felhasznált acél teljes mennyisége;
– a gyártási és beépítési költségek;
– a profil piaci elérhetősége.
Bizonyos helyzetekben az egyenlőtlen szárú szögacél használata lehetővé teszi ugyanazon szerkezeti teherbírás elérését kevesebb anyaggal, mivel a tömeg ott koncentrálódik, ahol arra szükség van. Ez csökkentheti a szerkezet teljes tömegét, és ezáltal a költségeket is.
Másrészt az egyenlő szárú szögacélt gyakran könnyebb szabványosítani és beépíteni, ami egyszerűsítheti a kivitelezést és csökkentheti a munkaidőt.
Az acél szögacél típusának kiválasztását több műszaki és gazdasági tényező együttes elemzésével kell elvégezni. A szerkezeti számítás határozza meg a szükséges szilárdsági teherbírást, míg a gazdasági hatékonyság segít optimalizálni az anyagfelhasználást és a költségeket.
