Otel lat laminat livrat pentru executia unor stavile hidrotehnice

H METAL a livrat otel lat laminat pentru realizarea unor stavile destinate unui obiectiv hidrotehnic cu acces restrans.

Constructiile hidrotehnice impun cerinte stricte de siguranta si trasabilitate a materialelor siderurgice furnizate.

Respectarea confidentialitatii proiectului este importanta pentru livrarile destinate unor obiective cu acces restrans.

Din aceste motive, nu putem prezenta amplasamentul si detaliile constructiei realizate.

Articolul prezinta specificatiile tehnice ale materialelor furnizate pentru acest proiect.

Otel lat laminat pentru executia stavilelor hidrotehnice

Stavilele hidrotehnice sunt componente esentiale ale infrastructurii pentru gospodarirea si controlul apei. Acestea sunt utilizate pentru reglarea, dirijarea sau inchiderea controlata a debitelor in acumulari, baraje, canale, statii de pompare si alte amenajari hidrotehnice.

Realizate in principal din structuri metalice robuste, stavilele trebuie sa reziste unor solicitari importante pe intreaga perioada de exploatare. In acest context, alegerea materialelor utilizate pentru fabricarea lor are un rol important in obtinerea unor constructii sigure, stabile si durabile.

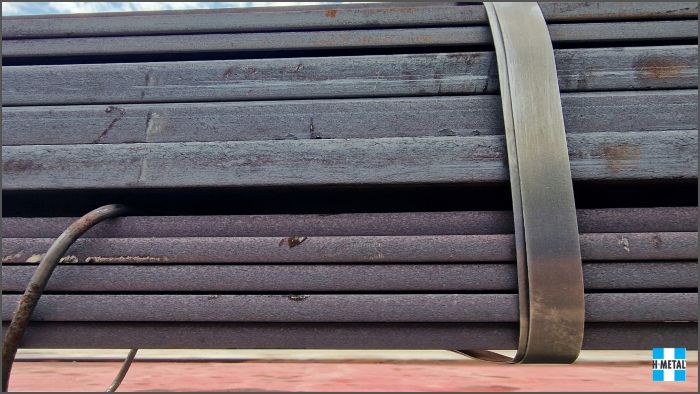

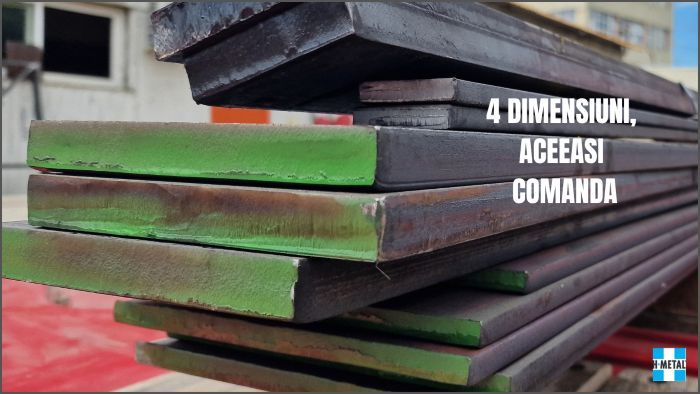

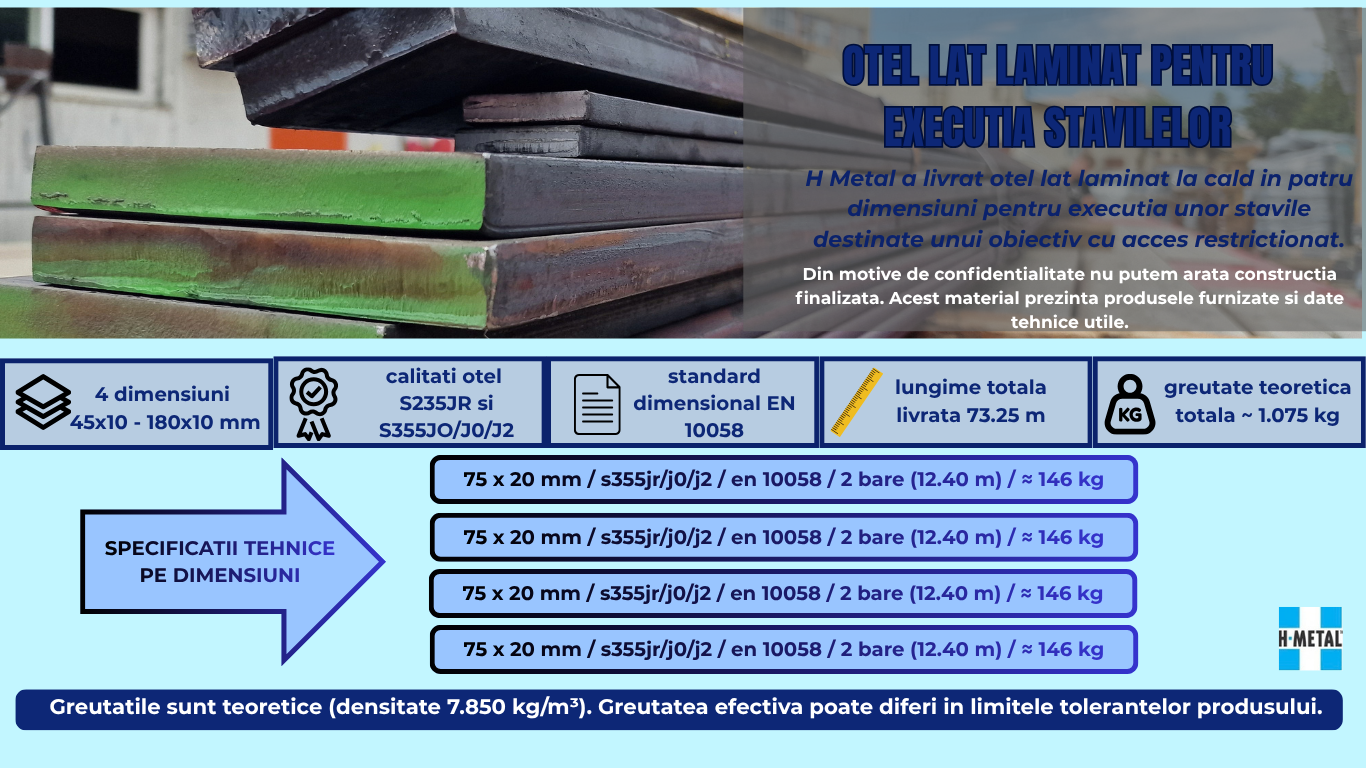

Comanda a inclus patru dimensiuni de otel lat laminat la cald, din doua calitati de otel si conform aceleiasi norme de fabricatie.

Materialele au fost solicitate in dimensiuni diferite, cu lungimi ale barelor cuprinse intre 6,00 si 6,20 metri.

Greutatea teoretica a fost calculata la densitatea conventionala a otelului de 7.850 kg/m³. Masa efectiva poate prezenta abateri in limitele tolerantelor aplicabile produsului.

Utilizarea otelului lat in constructii hidrotehnice

In functie de proiect si de solutia constructiva adoptată, otelul lat poate intra in alcatuirea diferitelor elemente ale unei stavile, contribuind la realizarea si rigidizarea ansamblului metalic.

Acesta poate fi utilizat pentru:

- elemente de rigidizare ale panourilor;

- cadre si rame metalice;

- traverse si elemente de sustinere;

- componente ale structurilor sudate;

- elemente constructive auxiliare;

- diverse piese metalice realizate conform desenelor de executie.

Elementele unei astfel de constructii sunt dimensionate in functie de solicitarile mecanice stabilite prin proiectul tehnic.

Forma dreptunghiulara a sectiunii permite utilizarea produsului in constructii metalice unde sunt necesare suprafete plane si dimensiuni bine definite.

Pozitia si rolul fiecarei sectiuni trebuie stabilite prin proiectul tehnic al constructiei, in functie de configuratia si solicitarile prevazute.

In cazul acestei livrari, beneficiarul a solicitat atat dimensiuni uzuale, precum 45 × 10 mm si 75 × 20 mm, cat si sectiuni cu latimi mai mari.

Pentru cele doua sectiuni cu latimi mari, caracteristicile geometrice si greutatea liniara teoretica sunt urmatoarele:

 Standardul EN 10058 si identificarea materialului

EN 10058 stabileste dimensiunile nominale si tolerantele de forma si dimensiune pentru barele plate laminate la cald.

Standardul include si produse cu latimi mari, cunoscute in practica sub denumirea de wide flats.

Pentru identificarea corecta a produsului sunt necesare dimensiunea sectiunii, lungimea, calitatea otelului, norma aplicabila si cantitatea.

O formulare tehnica poate fi:

Otel lat laminat 160 × 20 mm, S235JR, EN 10058, L = 6.000 mm

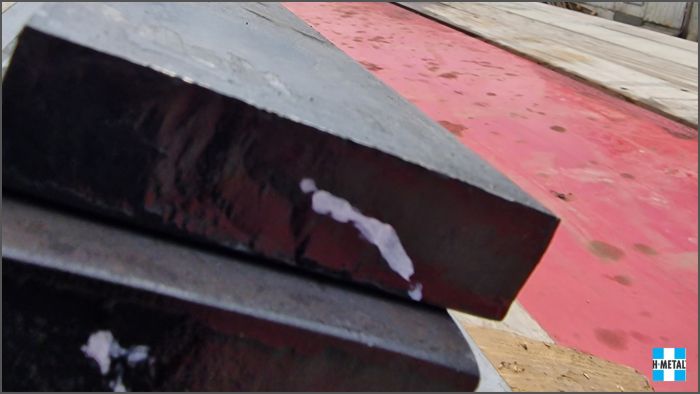

Dimensiunea sectiunii este exprimata prin latime si grosime, ambele valori fiind indicate in milimetri.

Respectarea acestor date permite identificarea clara a produsului si diferentierea intre sectiuni cu dimensiuni sau calitati diferite.

Diferentele dintre calitatile S235 si S355

In procesul de fabricatie a unei stavile, materialele metalice trec printr-o serie de operatii precum debitarea, asamblarea, sudarea si finisarea. Calitatea materialului utilizat reprezinta astfel un element important pentru realizarea corecta a intregului ansamblu.

S235 si S355 sunt clase de otel structural diferentiate prin limita minima de curgere.

Pentru grosimi de pana la 16 mm, valorile minime sunt de 235 MPa pentru S235 si 355 MPa pentru S355.

Limita de curgere variaza in functie de grosimea produsului si conditiile prevazute pentru fiecare clasa.

Indicativele JR, J0 si J2 se refera la cerintele privind rezilienta materialului la incercarea Charpy.

Alegerea calitatii se stabileste conform proiectului tehnic, in functie de solicitarile mecanice si conditiile de exploatare.

Denumiri folosite in solicitarile comerciale

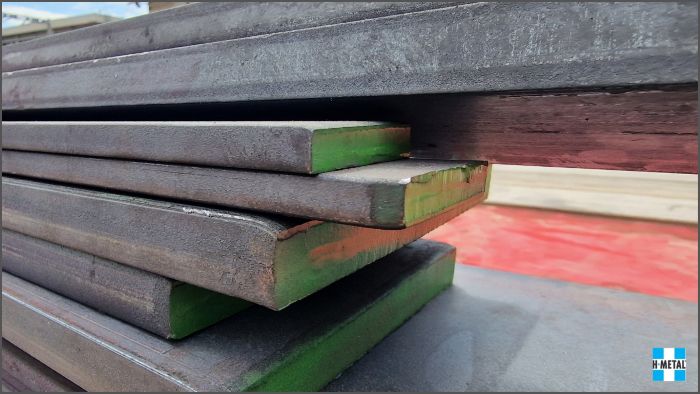

In solicitarile comerciale, termenul platbanda este folosit frecvent pentru produsele metalice cu sectiune dreptunghiulara.

In documentatia tehnica pot fi intalnite denumiri precum otel lat laminat sau bara plata laminata.

Pentru identificarea materialului, dimensiunea exacta a sectiunii este esentiala, indiferent de denumirea utilizata in solicitare.

Disponibilitatea dimensiunilor mai putin uzuale

Otelurile late laminate nu se limiteaza la dimensiunile uzuale de platbanda intalnite frecvent in confectiile metalice.

EN 10058 include si produse cu latimi mari. Disponibilitatea comerciala poate varia in functie de latime, grosime si calitatea otelului.

Dimensiuni precum 160 × 20 mm sau 180 × 10 mm pot necesita identificarea materialului in stocurile producatorilor sau distribuitorilor europeni. Proiectele cu cerinte precise pot impune simultan o anumita calitate de otel si o anumita lungime.

In astfel de situatii, sursa de aprovizionare se verifica in functie de dimensiune, calitate, lungime si cantitatea solicitata.

Informatiile necesare pentru o solicitare de oferta

Pentru verificarea unui necesar sunt importante dimensiunea sectiunii, calitatea otelului, lungimea barelor si cantitatea.

Atunci cand proiectul impune un anumit standard, acesta trebuie mentionat in solicitare.

Pentru comenzile cu mai multe produse, fiecare dimensiune trebuie transmisa separat, impreuna cu numarul de bare sau cantitatea necesara.

Localitatea de livrare este necesara pentru stabilirea conditiilor de transport.

Pentru configurarea produselor si verificarea pretului, poti utiliza configuratorul H Metal disponibil aici.

Intrebari frecvente despre material

Cum se atesta calitatea materialelor furnizate?

Fiecare livrare de otel lat laminat este insotita de certificatul de inspectie 3.1 conform EN 10204.

Se pot solicita debitari la lungimi fixe pe langa barele standard?

Da, H Metal poate furniza la cerere otel lat debitat la lungimile exacte prevazute in proiectul tehnic.

Ce se intampla cand o dimensiune este mai putin uzuala?

Atunci cand o dimensiune nu este disponibila in stoc, se verifica sursele de aprovizionare ale producatorilor. Disponibilitatea poate varia in functie de calitatea otelului, lungimea barelor si cantitatea solicitata.

Sunt disponibile si sectiuni cu latimi mari?

Da. EN 10058 include si produse cu latimi mari, iar disponibilitatea comerciala se verifica in functie de combinatia de dimensiuni si calitate solicitata.

Concluzie

O comanda pentru un proiect hidrotehnic poate include produse siderurgice cu dimensiuni, calitati si cerinte de fabricatie diferite.

Identificarea corecta a fiecarui produs porneste de la datele tehnice transmise prin documentatia proiectului si de la necesarul beneficiarului.

Pentru un necesar de otel lat laminat, poti transmite lista materialelor catre H METAL la office@h-metal.ro sau la 0749 249 007.
