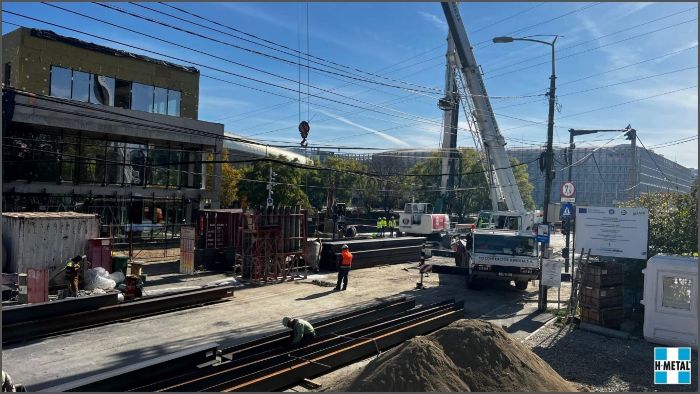

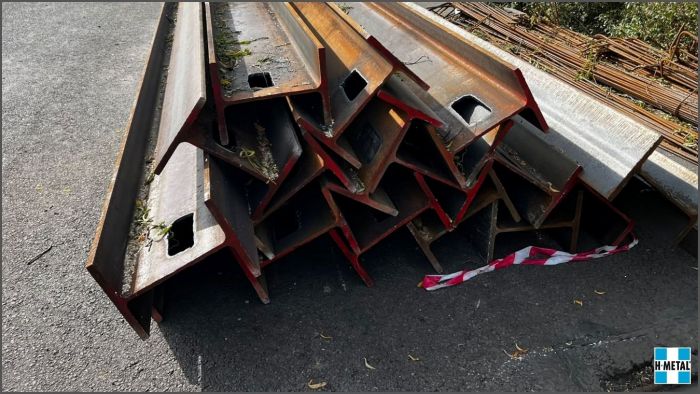

H Metal a furnizat profile HEA 400 din otel S355J2 pentru lucrarile de reabilitare a Podului Garibaldi din Cluj-Napoca. Proiectul presupune reconstruirea podului peste raul Somesul Mic si modernizarea infrastructurii pentru circulatia auto, pietonala si velo.
Vechiul pod avea o istorie de peste sase decenii si nu mai corespundea cerintelor actuale de trafic. Noua constructie va asigura conditii moderne de circulatie, cu benzi pentru autovehicule si spatii dedicate pietonilor si biciclistilor.
Profile HEA 400 in contextul proiectului Podului Garibaldi
Proiectul de reabilitare a Podului Garibaldi prevede o constructie cu o lungime de aproape 58 de metri si o latime totala de 22 de metri. Configuratia include patru benzi de circulatie auto, trotuare pentru pietoni si piste pentru biciclisti.
O caracteristica a proiectului este traversarea raului Somesul Mic printr-o singura deschidere, fara piloni amplasati direct in albie.

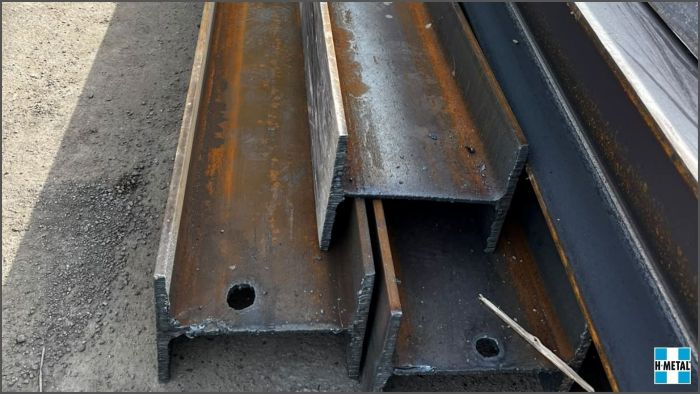

Profilul HEA 400 din otel se foloseste la constructia podurilor deoarece poate prelua incarcari mari, are rigiditate ridicata si permite realizarea unor structuri metalice rezistente si relativ usor de montat.
Rezistenta la incovoiere
Sectiunea in forma de H are materialul distribuit eficient fata de axa principala, ceea ce permite preluarea momentelor incovoietoare produse de greutatea podului, trafic si alte incarcari.

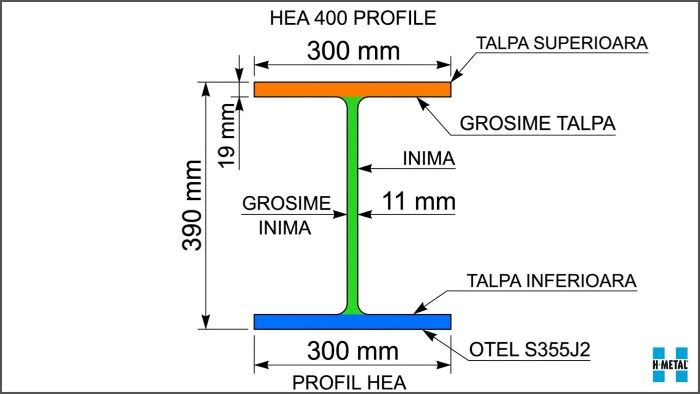

Dimensiunile profilului HEA 400
Profilul HEA 400 are dimensiuni nominale standardizate, care permit identificarea produsului si diferentierea sa fata de alte profile laminate din gama HEA.
|
Caracteristica |
Dimensiune |
|
Inaltimea profilului |
390 mm |
|
Latimea talpii |
300 mm |
|
Grosimea inimii |
11 mm |
|
Grosimea talpii |
19 mm |
|
Masa liniara aproximativa |
125 kg/m |
La solicitarea unei comenzi, specificatiile trebuie sa corespunda produsului necesar proiectului.
Ce inseamna marca de otel S355J2
|
S355J2 este o marca de otel structural ale carei proprietati mecanice sunt definite prin standardele europene. Aceasta denumire contine informatii despre caracteristicile mecanice si tenacitatea materialului. Indicativul S355 se refera la o limita minima de curgere nominala de 355 MPa pentru grosimile corespunzatoare. Limita de curgere reprezinta nivelul de tensiune de la care materialul incepe sa prezinte deformatii plastice. Indicativul J2 desemneaza o cerinta de tenacitate la impact, verificata prin incercarea Charpy la temperatura de -20°C. Aceasta proprietate descrie comportarea materialului la solicitari de impact in conditii de temperatura scazuta. |

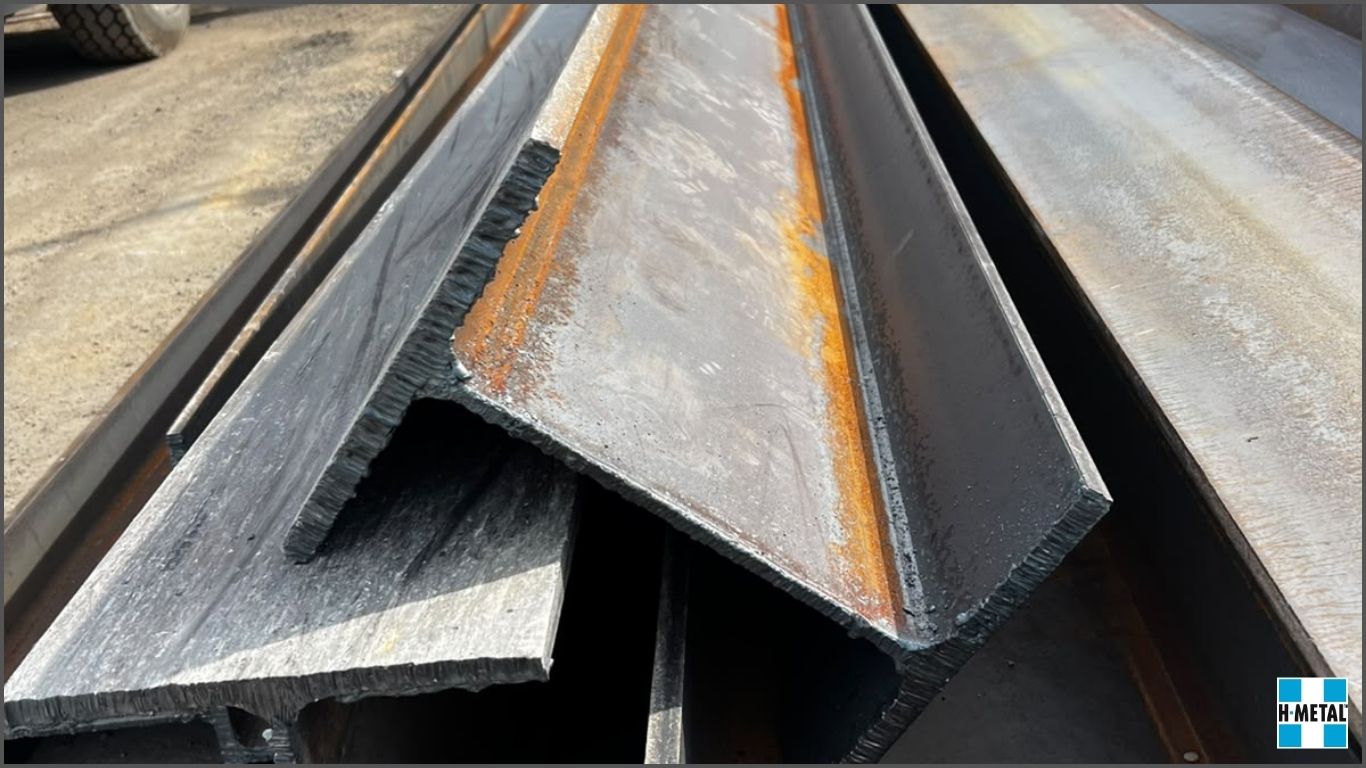

Rolul profilelor metalice in constructia podurilor
Profilele metalice sunt utilizate in constructii pentru realizarea unor elemente precum grinzile, stalpii si cadrele de rezistenta. Forma sectiunii si dimensiunile produsului influenteaza proprietatile mecanice ale elementului metalic.
In constructiile de infrastructura, elementele metalice pot face parte din structuri realizate integral din otel sau din sisteme mixte, in care otelul si betonul lucreaza impreuna. Configuratia finala depinde de solutia constructiva adoptata pentru fiecare proiect.
Profilele HEA fac parte din gama de profile laminate cu sectiune in forma de H. Acestea sunt disponibile in dimensiuni diferite, ceea ce permite identificarea produsului in functie de cerintele tehnice ale constructiei.
Produse metalurgice pentru constructii si proiecte industriale
H Metal comercializeaza o gama variata de produse metalurgice pentru constructii civile, confectii metalice si aplicatii industriale. Gama de produse include:
- profile laminate IPE, IPN, HEA, HEB si UPN;
- tevi patrate, rectangulare si rotunde;
- tabla din otel, in diferite grosimi si calitati;
- platbanda si corniere;
- bare laminate si alte produse metalurgice;
- produse debitate la dimensiunile solicitate;
- materiale cu diferite solutii de protectie anticoroziva.
Pentru comenzile care includ mai multe categorii de produse, transmiterea unei liste de materiale faciliteaza identificarea necesarului si pregatirea aprovizionarii.
Pentru mai multe informatii despre produsele disponibile, consultati site-ul H Metal.
Ce informatii sunt necesare pentru o oferta de profile metalice
Pentru solicitarea unei oferte de pret, ne puteti transmite lista de materiale sau extrasul de cantitati. Aceste documente ne ajuta sa identificam produsele solicitate si caracteristicile tehnice necesare.
Pentru o solicitare de profile metalice laminate, este util sa includeti urmatoarele informatii:
|
- tipul si dimensiunea profilului; - marca de otel; - lungimea si cantitatea necesara; - localitatea de livrare; - termenul de livrare solicitat; - cerintele privind documentele de insotire. |
Daca solicitarea include mai multe tipuri de produse, fiecare pozitie trebuie sa contina specificatiile aferente. Informatiile complete faciliteaza verificarea necesarului si pregatirea ofertei pentru proiectul dumneavoastra.
Intrebari frecvente despre profilele HEA 400
Ce rol indeplinesc profilele HEA 400 in structura metalica a unui pod?In functie de proiect, profilele HEA 400 pot fi folosite pentru realizarea grinzilor secundare, a traverselor, a stalpilor sau a altor elemente de sustinere. Rolul lor este de a prelua si transmite incarcarile catre celelalte componente ale structurii. In cazul utilizarii ca grinda, profilul contribuie la preluarea momentelor incovoietoare si a eforturilor taietoare. Daca podul are o structura mixta otel–beton, anumite elemente metalice pot lucra impreuna cu placa de beton prin intermediul unor conectori proiectati special. Cum contribuie profilele HEA 400 la rezistenta si stabilitatea podului?Geometria in forma de H permite distribuirea eficienta a materialului in raport cu axele sectiunii. Talpile contribuie in principal la preluarea eforturilor normale generate de incovoiere, iar inima profilului preia o parte importanta din eforturile taietoare. Rigiditatea profilului ajuta la controlul deformarilor, in timp ce imbinarile si sistemele de contravantuire contribuie la stabilitatea ansamblului. Rezistenta finala a podului nu depinde insa numai de profilul utilizat, ci de comportarea intregului sistem structural, inclusiv de grinzi, reazeme, imbinari si fundatii.
|
|
Concluzie Profilele HEA 400 din otel S355J2 furnizate de H Metal pentru reabilitarea Podului Garibaldi din Cluj-Napoca reprezinta un exemplu de aprovizionare cu produse metalurgice pentru proiecte de infrastructura. H Metal comercializeaza profile laminate, tevi, tabla, platbanda si alte produse metalurgice pentru constructii si aplicatii industriale. Pentru informatii despre produse si solicitari de pret, ne puteti contacta la office@h-metal.ro sau la 0749 249 007. Pentru a configura o solicitare de pret pentru profile metalice, accesati configuratorul disponibil pe site-ul H Metal. |
