H Metal a furnizat materialele metalice necesare pentru realizarea unor suporturi pentru conducte si a structurii de sustinere aferente unei lire DN500.
Conductele din instalatiile industriale isi pot modifica lungimea atunci cand temperatura de functionare se schimba. La traseele cu dimensiuni mari, aceste deplasari trebuie luate in calcul atunci cand sunt stabilite punctele de sprijin.
O lira de dilatatie este utilizata pentru preluarea acestor modificari de lungime. Forma traseului permite conductei sa preia miscarea produsa de dilatare si contractare.
Structura metalica are rolul de a sustine ansamblul conform configuratiei stabilite prin proiect, fara a impiedica deplasarile prevazute pe traseu.
Pentru aceasta configuratie au fost comandate sase tipuri de produse metalice, in dimensiunile si cantitatile necesare.
De ce sunt necesare aceste suporturi pentru conducte
O conducta industriala nu trebuie sustinuta doar in functie de greutatea sa. Sistemul de sprijin trebuie sa tina cont si de comportamentul traseului in timpul functionarii.
Atunci cand temperatura creste, otelul se dilata. La racire, materialul se contracta. In cazul conductelor lungi aceste modificari pot produce deplasari care trebuie preluate controlat.
Daca toate punctele de sustinere ar bloca rigid conducta, modificarile de lungime ar putea produce solicitari suplimentare asupra instalatiei.
De aceea, modul de sustinere trebuie stabilit astfel incat conducta sa ramana in pozitia prevazuta, permitand in acelasi timp deplasarile necesare.
Pozitia elementelor de sustinere este stabilita in functie de traseu si de modul in care trebuie preluata dilatarea.
In cazul unei conducte DN500, modul de sustinere trebuie stabilit in functie de dimensiunea instalatiei si de configuratia prevazuta pentru fiecare zona a traseului.
Cum functioneaza o lira de dilatatie DN500
O lira de dilatatie reprezinta o modificare controlata a traseului unei conducte, realizata pentru preluarea deplasarilor termice.
Atunci cand conducta isi modifica lungimea, forma lirei permite deformarea controlata a traseului in zona prevazuta pentru aceasta miscare.
Dimensiunea si configuratia unei lire nu sunt stabilite la intamplare. Acestea depind de caracteristicile instalatiei si de deplasarea care trebuie preluata.
Diametrul conductei, temperatura de functionare si lungimea traseului sunt printre elementele analizate in proiectare.
Lira trebuie analizata impreuna cu punctele fixe si cu sistemul de sustinere. Pozitia acestora influenteaza zona in care conducta poate prelua modificarile de lungime.
Din acest motiv, structura metalica trebuie realizata conform configuratiei prevazute in documentatia tehnica.
Materialele metalice livrate pentru structura

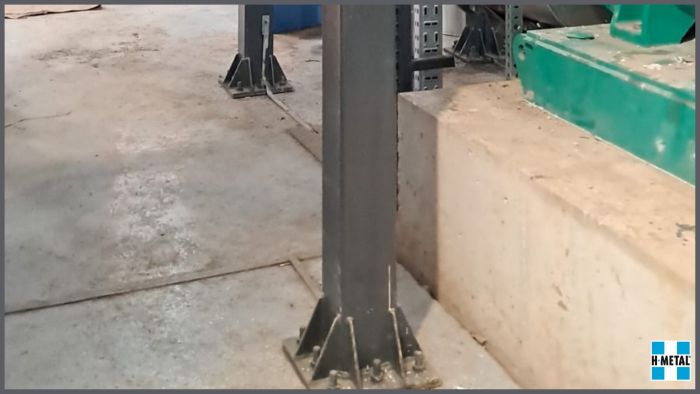

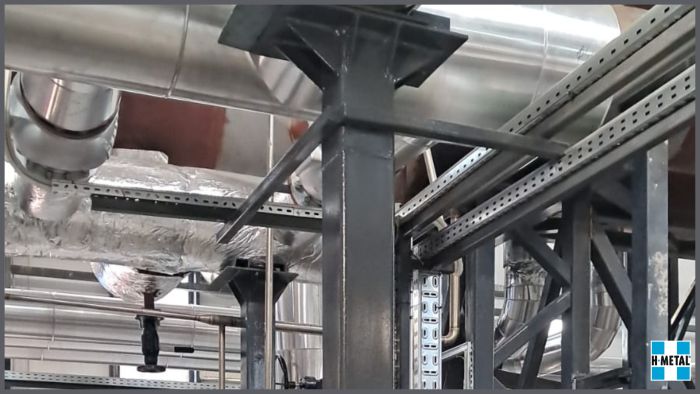

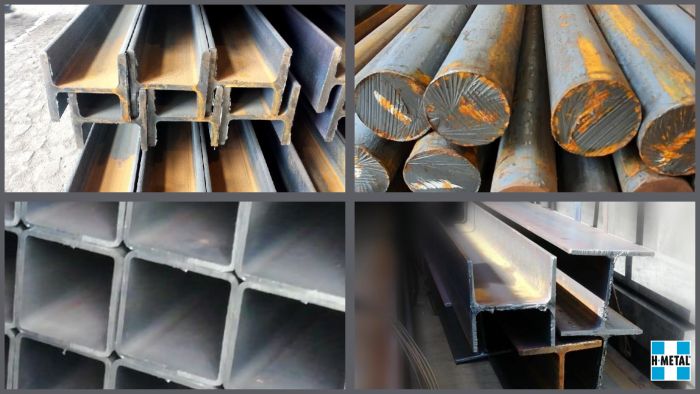

Pentru structura de sustinere a lirei DN500 au fost furnizate urmatoarele produse:
|
Produs |
Dimensiune |
Caracteristici generale |
|
Profil HEA |
HEA 100 |
Profil cu sectiune H, utilizat pentru realizarea structurilor metalice |
|
Profil HEB |
HEB 100 |
Profil cu sectiune H, utilizat pentru elemente de sustinere |
|
Teava patrata |
80 x 80 x 4 mm |
Teava cu sectiune patrata, utilizata pentru realizarea structurii metalice |
|
Placuta din tabla neagra |
10 x 200 x 200 mm |
Placuta din tabla neagra, debitata la dimensiunea necesara |
|
Otel rotund laminat |
Ø24 mm |
Otel rotund laminat cu diametrul de Ø24 mm |
|
Placuta metalica |
10 x 120 x 300 mm |
Placuta metalica debitata la dimensiunea necesara |
Produsele din tabel reprezinta materialele furnizate pentru configuratia structurii metalice aferente lirei DN500.
Ce trebuie luat in calcul la sustinerea unei conducte
Configuratia unui sistem de sustinere este stabilita in functie de mai multe caracteristici ale instalatiei.
Printre acestea se afla:
- greutatea conductei;
- greutatea fluidului transportat;
- diametrul traseului;
- temperatura de functionare;
- deplasarile produse prin dilatare;
- pozitia punctelor fixe;
- directia in care trebuie ghidata miscarea.
Modul in care aceste elemente sunt luate in calcul depinde de configuratia si conditiile de functionare ale fiecarei instalatii.
Punctele fixe limiteaza deplasarea in zonele prevazute, iar alte elemente pot permite miscarea necesara.
Ghidajele contribuie la mentinerea directiei stabilite pentru deplasarea conductei.
Pentru o lira de dilatatie, toate aceste elemente trebuie corelate astfel incat traseul sa fie sustinut corespunzator si sa poata prelua modificarile de lungime.
Intrebari frecvente despre suporturi pentru conducte
Ce sunt suporturile pentru conducte?
Suporturile pentru conducte sunt elemente utilizate pentru sustinerea si mentinerea traseului in pozitia prevazuta.
De ce se dilata conductele?
Materialele metalice isi modifica dimensiunile atunci cand temperatura se schimba. La incalzire se dilata, iar la racire se contracta.
Ce este o lira de dilatatie?
Este o configuratie a traseului utilizata pentru preluarea modificarilor de lungime produse de variatiile de temperatura.
Ce inseamna DN500?
DN este diametrul nominal utilizat pentru identificarea dimensiunii unei conducte.
Ce tipuri de suporturi pentru conducte exista?
In functie de proiect, pot fi utilizate puncte fixe, suporturi mobile, ghidaje, reazeme si alte sisteme de sustinere.
Concluzie
Suporturile pentru conducte sunt necesare pentru sustinerea traseelor industriale si trebuie stabilite in functie de configuratia instalatiei.
In cazul unei lire DN500, sistemul de sustinere trebuie corelat cu deplasarile produse de dilatarea termica si cu pozitia stabilita pentru conducta.
