TIPI DI TRAVI TRALICCIATE

Le travi tralicciate sono costruzioni o elementi costruttivi costituiti da solette, diagonali, montanti ed elementi di collegamento, che nel loro insieme lavorano a flessione.

Una trave ha il ruolo di prendere il carico degli elementi che poggiano su di essa e di trasmetterlo ulteriormente, agli elementi di resistenza della costruzione.

Nell’ambito della struttura resistente della copertura, le travi tralicciate rappresentano un sistema indeformabile di barre rettilinee concorrenti in nodi. Tali giunzioni possono essere realizzate con rivetti, bulloni o mediante saldatura. L’intervallo tra due nodi è chiamato pannello.

Il sistema compositivo delle travi tralicciate è costituito da:

* suole – barre di contorno, che delimitano la struttura;

* reticoli – barre interne che collegano insieme le suole.

Le sbarre della trave che collegano le suole sono collegate ad esse in nodi che sono considerati giunzioni perfette.

Queste travi metalliche hanno una maggiore capacità di sopportare i carichi esercitati da forti venti o terremoti e rappresentano un elemento chiave nelle costruzioni di grandi dimensioni.

Le prestazioni di una trave sono influenzate non solo dalla sua forma e dimensioni fisiche, ma anche dalla geometria della sezione trasversale.

SECONDO IL METODO DI COMPOSIZIONE, LE TRAVI TRALICCIATE SONO CLASSIFICATE IN:

1. Travi tralicciate semplici

Sono formati da una sequenza di triangoli, senza che la superficie triangolare si sovrapponga. Inoltre, a seconda del metodo di distribuzione della griglia, le travi tralicciate semplice possono essere:

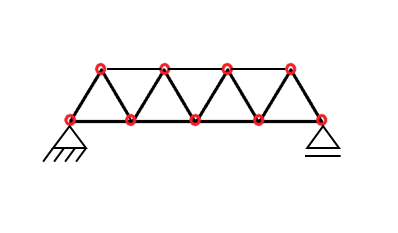

a.Travi tralicciate semplici con sistema triangolare;

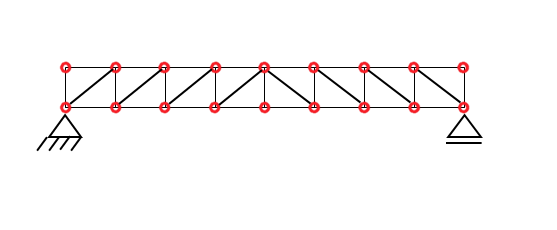

b.Travi tralicciate semplici con sistema rettangolare;

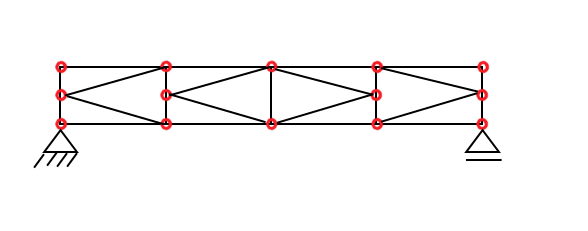

c. Travi tralicciate diagonali semplici in K.

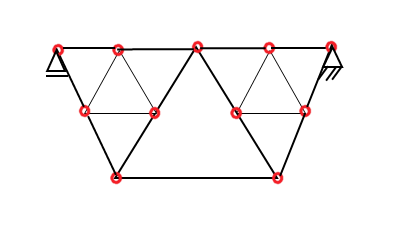

2.Travi tralicciate composite

Si compongono sovrapponendo sistemi semplici in modo che l’insieme abbia invarianza geometrica.

3.Travi tralicciate complesse

Sono caratterizzati dal fatto che da ciascun nodo partono almeno tre barre, e i punti di intersezione delle diagonali non sono considerati nodi.
